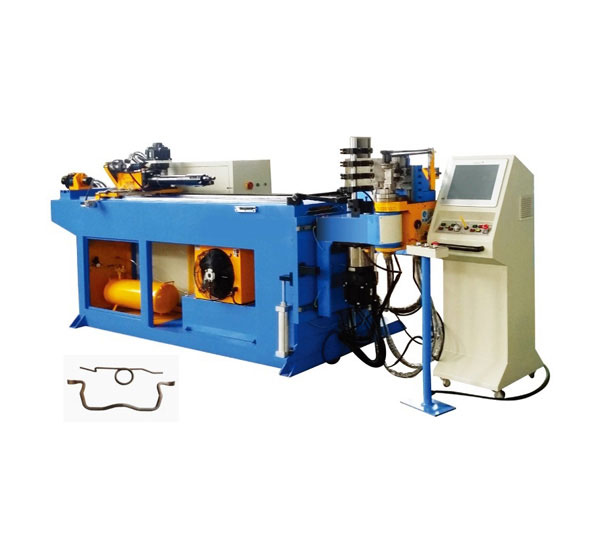

數控液壓彎管機(38CNC)

主要技術參數：
機器：AC220V單相電源
焊機：AC380V三相電源
適合材質：鐵、不鏽鋼、鍍鋅管
適合壁厚：0.8mm以上
氣壓：5kg以上

立即谘詢

聯係熱線 18015544666

1. 本機型為經濟型全自動三維數控彎管機，即能自動彎曲、自動送料、自動傾轉角度，三維立體管件可一次性自動彎製完成，其送料、傾轉兩軸是采用伺服電機和伺服驅動器控製驅動的，彎管軸是由油壓數值控製，輔推則通過調流閥調節匹配速度。

2. 送料和傾轉兩軸均可根據實際工件情況，通過電腦選擇設定1-8段速度。彎管軸通過調壓閥調節匹配速度。

3. 電控係統采用知名品牌控製器，超大型PLC，性能強，穩定性好。

4. 配裝10.4″彩色觸摸熒屏，人機對話式操作，方便易懂。全部彎管數據資料可通過觸摸熒屏輸入。

5. 熒屏顯示文字配有中文和英文兩種，可供切換選用。如需要其他國家文字可選訂。

6. 每支管件可設定32個彎（或由用戶選訂），記憶容量可儲存330組（或125組）彎管資料。

7. 資料編輯完成後有鑰匙關鎖功能，防止資料被任意修改。

8.具有斷電記憶功能，資料可永久保存。

9.可設定手動、半自動、全自動操作模式。試彎時可選用手動分解動作，觀察幹涉點，修改動作。

10.每一彎可設定送料、退彎、轉管三軸同動或不同動，避免幹涉點，從而提高生產效率。共有八種方式可供選擇：①送料→ 退彎→傾轉；②（送料+退彎）→傾轉；③（送料+退彎+傾轉）；④送料→傾轉→退彎；⑤（送料+傾轉）→退彎；⑥退彎→送料→傾轉；⑦傾轉→退彎→送料；⑧退彎→(送料+傾轉)。

11.每個彎均可因材質的變化設定反彈補償值和脫模間隙。

12.送料方式有直送和夾送兩種，當不穿芯時可選用夾送方式，可反複送料，工件長度不受限製。

13.待料位置、安全位置、輪模幹涉位置、導模幹涉位置等設定，均可微調操作，電腦有自動記憶位置功能，消除人為量測失誤與機器碰撞之故障發生，且有前後極限停機功能，屬雙重安全保險。

14.當選用直送方式時有測定管件彎曲伸張比率功能，便於計算管件實際耗料長度。

15.對工件有計數功能。

16.有二軸同時歸零功能，隻要按一下按鈕即可。不必二軸分別歸零，既節約時間有準確。

17.有自動偵測錯誤或機器故障功能，並在熒屏上顯示，便於操作者排除。

產品技術參數：

序號	名稱		單位	參數	備注
1	最大彎曲管徑		mm	Φ38×3mm
2	最大彎曲半徑		mm	R160mm	可按客戶要求
3	最小彎曲半徑		mm	根據管徑
4	最大送料長度		mm	3000	可按客戶要求
5	送料方式			1. 直送 2. 夾送	可選
6	最大彎曲角度		Degree	190
7	使用控製器			PLC+平板電腦
8	每管件可設彎管數		個	16
9	工作速度	彎管速度	Deg/sec	200	可調
		轉管速度	Deg/sec	200	可調
		送料速度	Mm/sec	1000	可調
10	精度	送料精度	mm	±0.1

		轉管精度	Degree	±0.1
11	送料伺服電機功率		W	1000	三菱
12	轉角伺服電機功率		W	400	三菱
13	資料輸入方式			1、坐標值（X、Y、Z） 2、工作值（Y、B、C）	可選
14	油壓電機馬力		Kw	4.0
15	最大壓力		MPa	12	可調
16	液壓係統控製			電磁換向閥
17	油箱容量		L	150
18	機器重量		Kg	2000
19	機器尺寸		cm	402×66×150
